1.2.4主機的核心配置

智能安全噴霧主機以下五大功能系統組成：水處理系統、高壓泵浦系統、自動控制系統、APP、遠程web顯示系統、環境氣象參數自動采集系統。

（1）水處理系統技術說明

采用高精度純物理過濾：系統設置多級精密軟水單元（微米級過濾技術），滿足項目需求。

（2）泵浦系統技術說明

噴霧泵浦系統主要元器件清單：

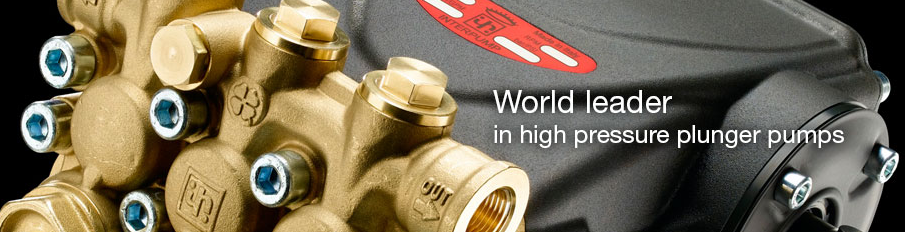

噴霧泵浦系統選用高壓柱塞泵浦，作為噴霧系統動力，可24小時連續運轉工作，Z大噴霧量不小于54L/min（根據項目實際需求進行流量調整供貨）體積小，抗震動，耐腐蝕，使用壽命長，操作維護簡單方便；

高壓泵浦系統工作壓力、流量等參數可以能根據自控系統指令實現自動調節；

電機供電電壓：AC380V/50 HZ；

泵體與電機連接方式：采用法蘭連接、緊密耦合形式；

泵體配件耐壓要求：出水管路及配件均采用厚壁優質不銹鋼管接件，可以滿足高壓壓力等級要求；

超壓保護方式：采用觸點輸出型數顯壓力傳感器。管網壓力大于預設壓力時，系統自動停機保護噴霧管路及接頭配件；

設備開啟運行后，現場沒有滴水和凝結水現象，離噴霧終端3m 外無明顯水感，3秒內用白紙測試無明顯凝結水現象產生。主機系統運行時1.5米處測試噪音低于60dB，噴霧終端運行時2米處測試噪音低于60dB。

噴霧系統開啟后，無風狀態下覆蓋范圍內PM2.5指標優化10%以上。

（3）系統防雷設計方案

對現場PLC站進線電源安裝過電壓避雷器和浪涌吸收保護器。

本防雷器安裝于噴霧主機內，采用規格為 35mm 的 DIN 型導軌安裝。

先用截面積C、D級大于10mm2（ B 級大于16 mm2）軟銅線（黃綠色將防雷器的接地端子與接地排可靠連接，連線盡量短直。

依次用截面積C、D級大于10mm2（ B 級大于16mm2）軟銅線將防雷器的接線端子（PE 、N 、L）與地線、零線、火線作可靠連接，為安全起見，請務必關掉電源操作，該連線宜短直。

為防止短路電流而影響系統運行，防雷器上端應考慮安裝保護熔絲或空開。

本防雷器無需特別維護，只是當保護器單元失效時，請及時更換。更換時，只需將失效的保護器單元拔出，插入新的即可。

（4）系統漏電保護設計方案

漏電電流動作保護器簡稱漏電保護器，又叫漏電保護開關，主要是用來在設備發生漏電故障時以及對有致命危險的人身觸電進行保護。

在我國漏電保護裝置生產廠家眾多，產品品種繁多，國家制訂了國家標準《漏電電流動作保護器》（GB6829-86），該標準對漏電保護器的特性、分類、工作條件和安裝條件、結構與性能要求、試驗方法、檢驗規則等方面作出了明確的規定。我公司用于本項目的漏電保護器為正泰品牌，漏電保護器可同時提供過載、斷路、漏電保護功能。

漏電保護器的動作電流選擇的越低，可以提高開關的靈敏度。然而任何供電回路和用點設備總會有漏電電流存在。所以從保證電路的穩定運行和提供不間斷的供電來講，漏電保護器的動作電流選擇要受到電路正常泄漏電流的制約。

當設備外殼發生漏電，短路并有人觸及時，則在故障點產生分流，當這個電流值達到該漏電保護器限定的動作電流值時，自動開關脫扣，切斷電源。

（5）環境氣象參數自動采集系統技術說明

噴霧降塵系統應用于戶外開放或者半開放空間的空氣凈化調節，受戶外環境因素的影響比較顯著。本項目擬安裝的噴霧凈化系統能夠準確的監測戶外局部環境氣象參數，通過局部環境氣象參數信號反饋，選擇噴霧凈化系統合適的運行模式，保證Z佳的噴霧凈化效果。

環境氣象參數自動采集系統應選用先進、穩定、可靠的氣象參數傳感器（溫濕度傳感器、PM2.5傳感器等），集成組合形成ET-Jet多參數氣象因子采集站，安裝在業主指定環境空間，包括溫度、濕度、雨、PM2.5四個基本氣象參數，為自動化控制系統連續提供自動控制參數。

（6）物聯網RTU模塊及云平臺

自控系統硬件的選型與噴頭和水泵等一樣，同樣考慮了環境這一因素，方便業主統一管理和維護，減少不必要的支出。

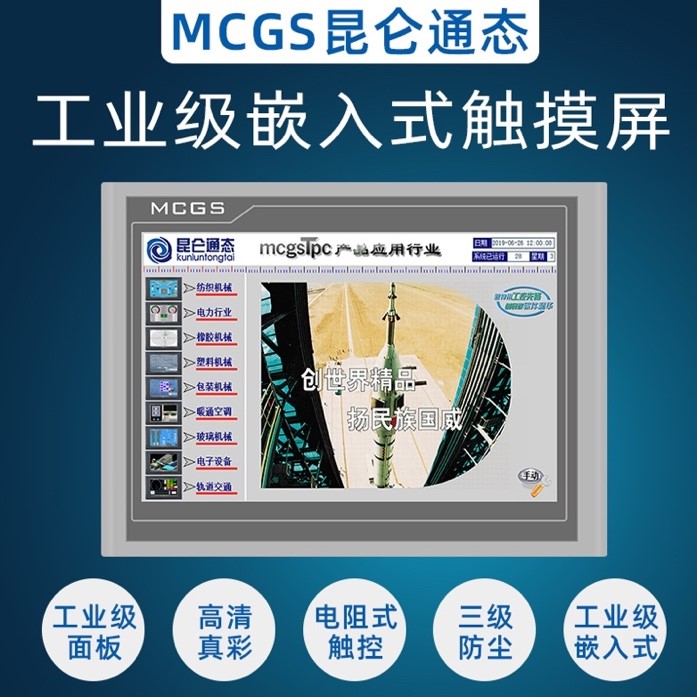

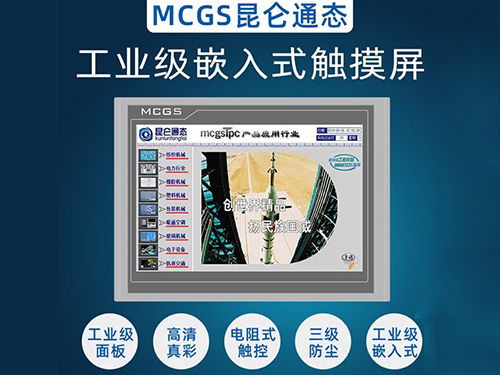

（7）觸摸屏：

7.0英寸顯示屏幕，6萬色真彩色TFT，支持多種圖片格式； 能夠顯示大量的有效信息；具備數據顯示、數據監控、報警、配方等基本功能：

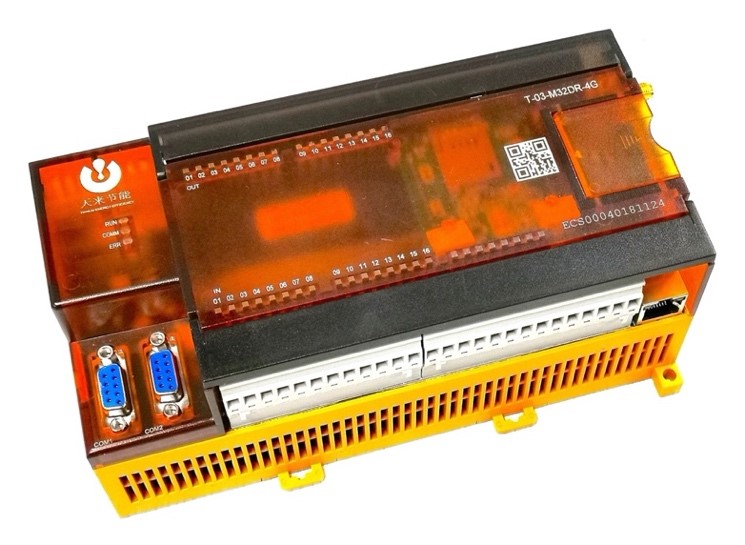

（8）小型可編程序控制器：

本系統選用的PLC為我公司研發的小型可編程序控制器，該產品以先進的技術、富有競爭力的價格而處于市場領先地位。我公司控制器系列式樣：

（9）柜內電氣元器件：

選用正泰公司，正泰電氣公司質量可靠有保證，行業領先；在過去的四十年里，正泰電氣在電力、制冷和控制領域以及在能源管理和提高能源效率方面，一直保持著全球領先的地位。如今，正泰電氣通過其專業品牌，簡化了創建高密度、高效率、具有可預見性的過程。
