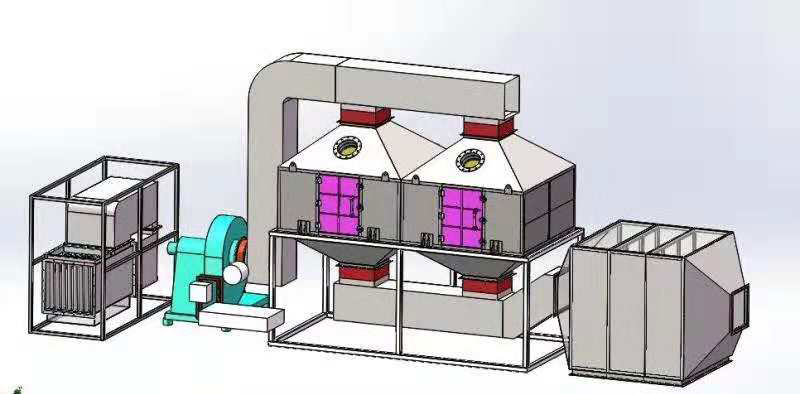

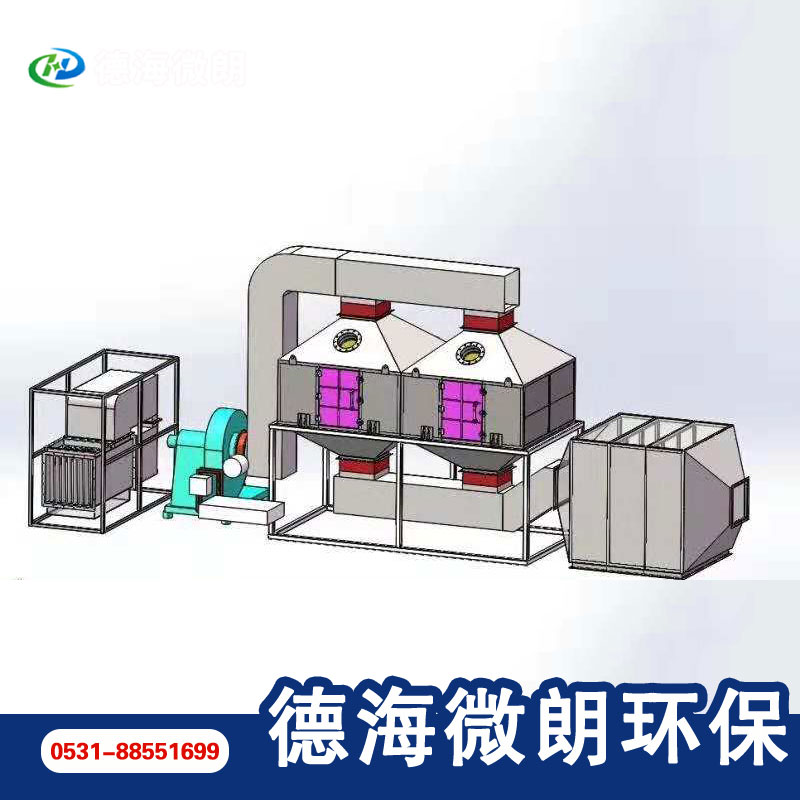

催化燃燒除塵器的主體結構由凈化裝置主機、鍋爐引風機及電控柜組成。凈化裝置主機由換熱器、預熱室、催化床、阻火過濾器和防爆器組成的整體結構。

催化燃燒除塵器主要部件說明：

阻火過濾器——由多層絲網組成，可阻止火焰通過，過濾掉氣體中較大污物，是本凈化裝置的   裝置之一；

預熱室——由遠紅外電熱管加熱，提高進氣溫度達到催化反應條件；

熱電阻——利用鎳鉻考鋼帶不銹鋼保護管的熱電阻；

催化床——由多層蜂窩狀（塊狀）組成，為本凈化裝置的核心；

防爆器——為彈簧壓力式泄壓，當設備運行發生意外事故時，可及時泄壓，防止意外事故發生；

風機——采用前送風式鍋爐引風機，使裝置在正壓情況下工作；

閥門——控制、調節氣體流量大小。

催化燃燒設備運行過程：

設備開機后，設備按照程序進行預清掃工作，然后由電加熱器對催化劑進行加熱，當電加熱器達到設定預熱溫度時，主進閥先開啟   量，當催化劑達到催化起燃溫度時（一般為200～300℃），隨著反應熱的不斷產生以及電加熱器的加熱，使預熱空氣溫度逐漸達到設計的催化起燃溫度。電加熱是分組加熱的方式，共有兩組，系統能根據廢氣濃度來切換兩組電加熱。當廢氣濃度合適時，電加熱停止，系統從而達到正常運行狀態。當廢氣濃度過高，使催化反應溫度＞450℃時，打開新鮮空氣閥，補充新鮮空氣以稀釋廢氣濃度，使設備進入正常運行狀態。當廢氣濃度偏低時，系統將不能通過廢氣反應熱來維持熱平衡，此時需要加熱器供熱，即一組加熱或二組加熱。以上是全自動設備運行過程。

催化燃燒除塵設備性能特點：

1、操作方便：設備工作時，實現自動控制。

2、能耗低：設備啟動，僅需15～30分鐘升溫至起燃溫度（有機廢氣濃度高時），運行耗能僅為風機功率。

3、性能可靠：設備配有阻火除塵系統、防爆泄壓系統、超溫報警系統及優良的自控系統。

4、阻力小、凈化效率高：采用優良的貴金屬鈀、鉑浸漬的蜂窩陶瓷催化劑。

5、余熱回用：余熱可返回活性炭箱，脫附活性炭中的有機氣體；也可作其它方面的熱源。
