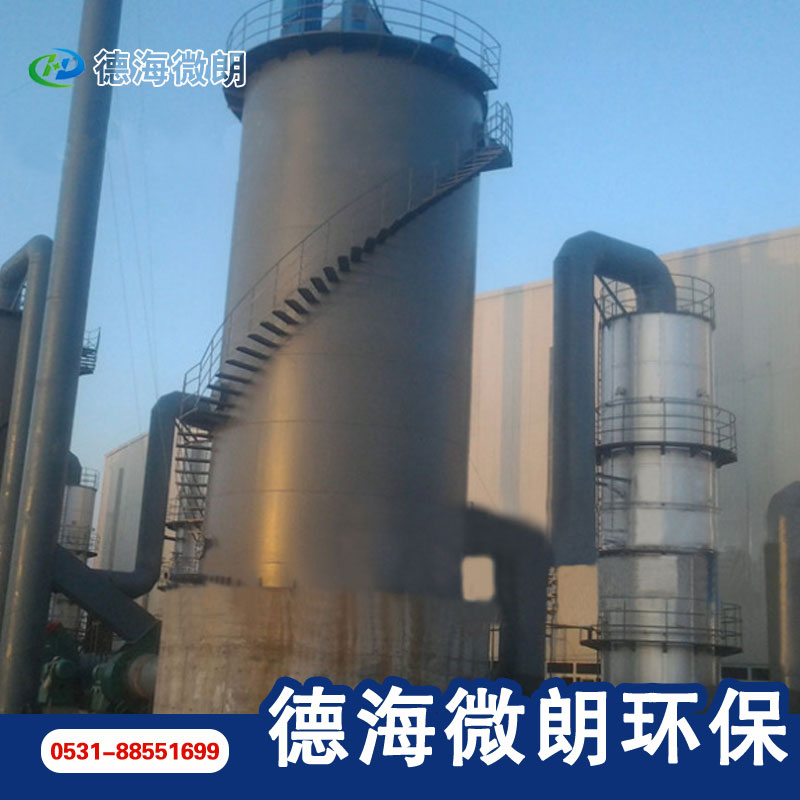

電捕焦油器是把廢氣中焦油粉塵除去，凈化廢氣的除塵設備，電捕焦油器由一個圓柱形的外殼，內設沉淀極系統，一套拉緊的導線作為電暈極，高壓電流發生器與升壓柜，另外還有儀表、控制供電和輸電等設備組成。電捕焦油器具有捕焦油效率高、阻力損失小、氣體處理量大等特點。不僅可保證后續工序?qū)怏w質量的要求。提高產品回收率，而且可明顯改善操作環境。

電捕焦油器采用結構形式有同心圓式、管式和蜂窩式等三種。無論哪種結構，其工作原理，即在金屬導線與金屬管壁〔或極板〕間施加高壓直流電，以維持足以使氣體產生電離的電場，使陰陽極之間形成電暈區。三種結構的電捕焦油器均由殼體、沉淀極、電暈極、上下吊架、氣體再分布板、蒸汽吹洗管、絕緣箱和饋電箱等部件組成，其主要區別是沉淀極的形式、電暈極的排布方式、絕緣箱和饋電箱。

電捕焦油器工作原理：按電場理論， 正離子吸附于帶負電的電暈極，負離子吸附于帶正電的沉淀極；所有被電離的正負離子均充滿電暈極與沉淀極之間的整個空間。當含焦油霧滴等雜質的煤氣通過該電場時，吸附了負離子和電子的雜質在電場庫倫力的作用下，移動到沉淀極后釋放出所帶電荷，并吸附于沉淀極上，從而達到凈化氣體的目的，通常稱為荷電現象。當吸附于沉淀極上的雜質量增加到大于其附著力時，會自動向下流趟，從電捕焦油器底部排出，凈氣體則從電捕焦油器上部離開并進入下道工序。

電捕焦油器可分為三種：同心圓電捕焦油器、管式電捕焦油器、蜂窩式電捕焦油器，這三種電捕焦油器結構比較結果。
