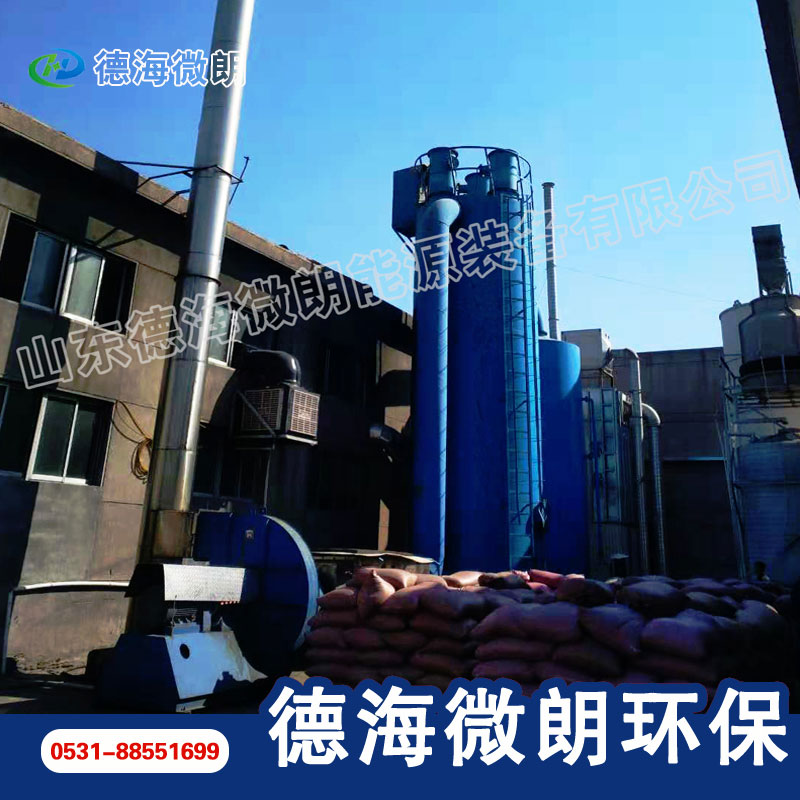

本產品由磁控式控制高壓直流電源和捕焦本體(機械塔體)兩大部分組成,前者選用TCD型磁控式變磁通控制靜電沉積用高壓直流電源；后者結構上可選用TD套筒式(同心圓式)、GD管式、FD蜂窩式或SJD濕式。四種結構的本體均主要由筒體和放電極(電暈極)以及吸捕極(沉淀極)組成。

高壓直流電源產生的負高壓，接入電暈極(陰極)；它與沉淀極(陽極)之間產生電場，電場強度超過一定極限后在陰陽兩極間即產生電暈放電。此時流經電場區的氣體發生電離，產生大量的離子和電子，周圍可見強烈的電磁風聲，光線暗時可見紫蘭色電暈。通過電場的煤氣中的焦油、粉塵、水霧等粒子三要子或電子結合而荷電，在電場力的佳角下向兩極運動。由于電子質量小，運動速度快，空間分廣。所以主要是荷負電的粒子向沉淀極運動到達沉淀極板中和后，依靠殘存的靜電引力和分子間凝聚力首先吸附于沉淀極，而后靠自身重力沿極板下落，通過焦油出口排出。

調試和投運：高壓發生器輸出電流檢查→高壓發生器空載電壓檢查→控制柜短路試驗→空氣試車→過氧報警模擬試驗→過壓報警模擬→通氣投運

主要性能特點

1、運行電壓、電流顯著提高，電暈功率顯著增加。與其它電源相比，在同一本體上，運行電壓和電暈電流均顯著提高。

2、電場電壓自動跟蹤。

當粉塵、焦油雜質濃度增加，即電場等效電阻由低阻轉向高阻時，由UO=IORL可知，電場電壓同時上升，電暈功率增加。

3、凈化效果明顯優于其它控制方式。

因為與電壓源、恒流源等控制方式相比，電暈功率大幅提高，且對電極肥大的適應性增加，能有效克服電暈閉塞。

4、運行可靠，維護方便，允許突發短路和持續短路。

高壓短路時，lO小于1.1倍額定電流，U0—0，而電網電流LI小于O.1倍額定輸入電流，不會燒毀任何元件；回路全部繼電控制，沒有復雜電子電路和接插件，維護簡單方便。

5、功率因數高，COSф=O.9～1，而且不隨運行的功率水平變化，節電效果明顯，比其它控制方式省電30％～50％。

6、體積小，成本低

可調電抗器是變磁通控制回路的主要組成部分，它主要由銅繞組和硅鋼片鐵心構成，這兩種材料目前市場上非常緊俏。繞組采用干式開放型繞組，鐵心采用冷扎取向低耗硅鋼片疊積而成，與同類產品體積縮小40%左右，故成本低，具有較大的市場優勢。

7、結構簡單，可靠性強

可調電抗器僅有交流繞組和控制繞組，與同類產品相比，繞組大為簡化，故能增強產品的可靠性。

8、本產品設有過氧、過壓保護電路，能自動跳閘報警。

9、本產品設有自檢電路，能及時準確判斷出故障部位。

10、人性化智能設計。

可選裝專家操作系統(微機控制、PLC微電腦控制)，實現無人化管理，并可與用戶局域主機相聯，實現集中管理。

11、智能化控制具有“手動”  “自動”兩種操作狀態，而且可以方便地進行切換。在“自動”狀態下，其它均由系統自動完成。其中智能溫控儀能自動巡回檢測、控制，顯示各絕緣箱的溫度，并帶有上下限報警功能，運行過程中如遇異常則立即發出指令切斷電控柜電源，同時發出聲光報警信號，并指示故障點，有效防止因加熱器故障而導致的高壓瓷瓶爆裂或擊穿等故障的發生。
